Vnútorné súčasti

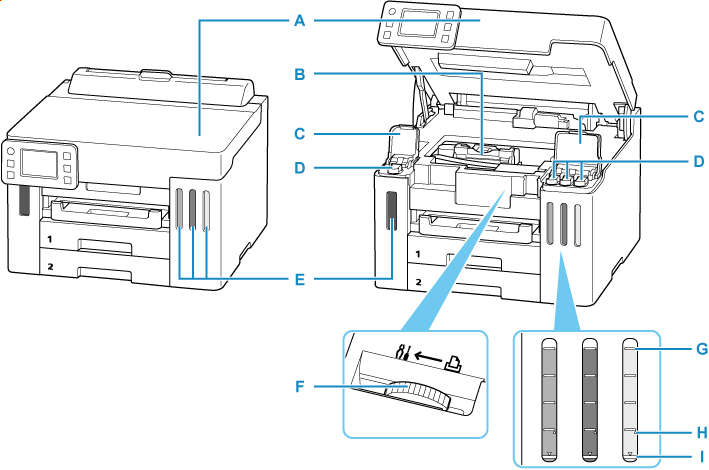

![Obrázok znázorňujúci vnútro tlačiarne](screens/ug_t_cmpt040.png)
- A: Vrchný kryt
- Otvorte pre naplnenie kaziet s atramentom a odstránenie zaseknutého papiera.
- B: Držiak tlačovej hlavy
- Tlačová hlava je vopred vložená.
- C: Kryty kaziet s atramentom
- Otvorte pre opakované naplnenie kaziet s atramentom.
- D: Kryty kaziet
- Otvorte pre opakované naplnenie kaziet s atramentom.
- E: Kazety s atramentom
-
Kazeta s atramentom čiernej farby je vľavo a kazety s atramentom azúrovej, purpurovej a žltej farby sú vpravo.
Ak je ktorákoľvek z hladín atramentu nízka, kazety znovu naplňte.
- F: Páčka atramentového ventilu
-
Vykonajte pri preprave tlačiarne.
- G: Čiara horného limitu
- Označuje maximálnu kapacitu atramentu.
- H: Jedna bodka
- Označuje množstvo atramentu potrebné pri výmene atramentu v tlačovej hlave.
- I: Čiara dolného limitu
- Označuje dolný limit dostatočného množstva atramentu na tlač. Kazetu s atramentom doplňte skôr, než množstvo atramentu klesne pod túto čiaru.
